Modèle de varistance

Introduction

Modèle original sur le site de QuickField

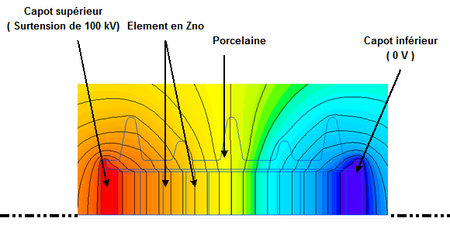

Voici un modèle de varistance haute tension, ce parafoudre se compose de pastilles de ZnO comprimé placé à l'intérieur d'un tube en céramique. Les électrodes sont assimilées à des cylindres en aluminium.
Le modèle "Student" est extrêmement simple puisque la partie "active" a été réduite à un seul cylindre en oxyde de Zinc.


Description

Cliquer et tourner pour zoomer

varistor model

Modélisation d'une varistance.

  Le parafoudre peut être modélisé par le comportement capacitif et résistif d'un matériau. A la tension nominale du parafoudre agit comme une capacité . En cas de surtension, la conductivité de l'oxide de Zinc ( ZnO ) augmente, permettant le passage d'un courant important et donc d'énergie. QuickField peut calculer à la fois le courant actif et le courant réactif.


Données
  • Données :
  • εr : Permittivité relative air = 1.0
  • εr : Permittivité relative porcelaine = 3.0
  • εr : Permittivité relative ZnO = 60.0
  • ε0 : Permittivité du vide = 8.85×10-12 - F/m
  • σ : Conductivité ZnO : non-linéaire
  • σ : Conductivité des électrodes en aluminium : 38e6 S/m
  • Surtension : 100 kV / 70 µs.

Résultats

Courbes

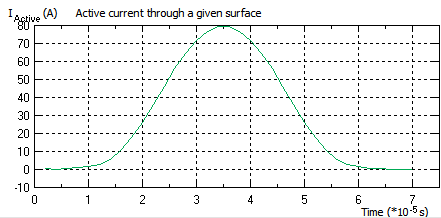

Tracé du courant actif

overvoltage at varistor electrodes

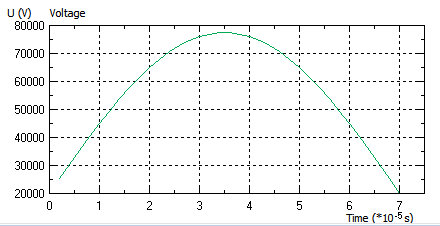

Tracé de la surtension


Fichiers
  • Téléchargement :
