Introduction

Dans la plupart des problème de chauffage par induction, la puissance requise est donnée par l'appareillage utilisé, on optimise alors l'ensemble "bobine + échantillon". Soit ici, les dimensions initiales de cet échantillon et la puissance disponible, on cherche à maximiser l'ensemble pour avoir la puissance volumique maximale dans la pièce :

• Données :

• Cible : cylindre aluminium
• Puissance disponible (P_w) : 100 kW
• Fréquence (f) : 60 Hz
• Résistivité aluminium (ρ) : 5.7 µΩ•cm
• Perméabilité aluminium (μ) : 1
• Diamètre cylindre (D) : 7.6 cm (3.0 ")
• Longueur cylindre (L) : 50.8 cm (20 ")

Question / Réponse

• Montrer en conservant le même champ magnétique qu'il existe un rayon pour lequel la puissance volumique dans la cible est maximale.

• Réponse :

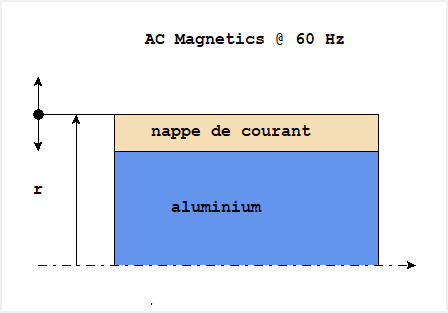

On part du modèle défini par les données ci-contre, c'est-à-dire rayon cylindre = 1.5" (puisque le modèle est axisymétrique) pour lequel on vérifie que la puissance disponible dans la cible est d'environ 100 kW. Puis on part d'un rayon minimal pour l'augmenter progressivement pour relever : rayon, volume, pertes par effet Joule (le modèle n'ayant pas d'entrefer toute l'énergie électromagnétique est considérée comme étant transformée en chaleur).

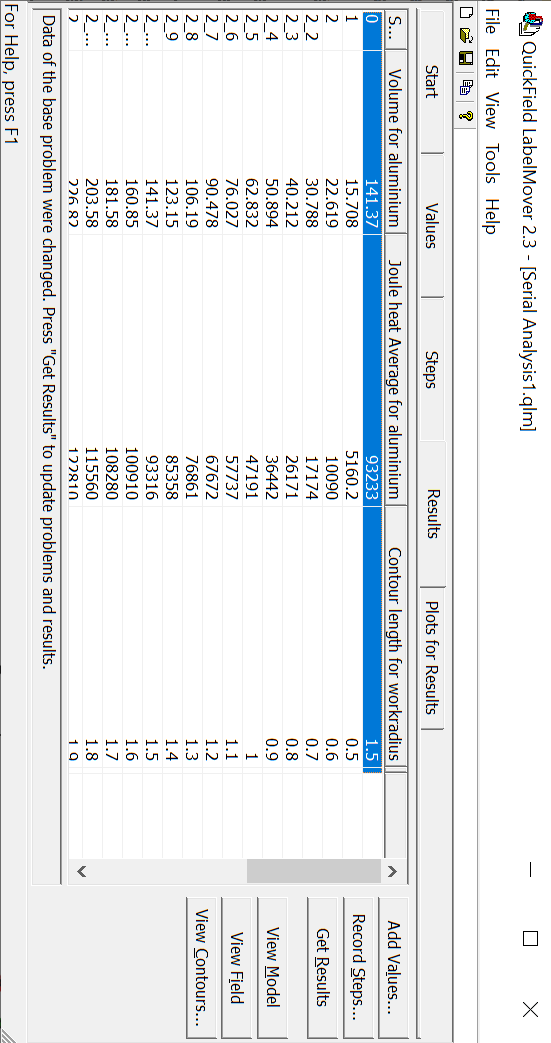

L'utilisation de LabelMover donne :

On trouve après calcul Puissance/Volume, un rayon optimum de 1.1" :

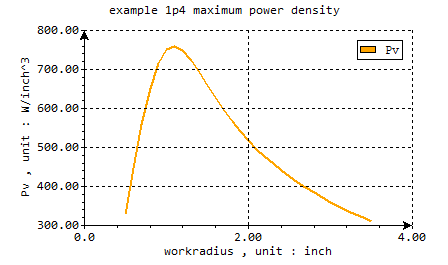

Puissance volumique en fonction du rayon

Compléments

• Pré-calcul de l'intensité du champ magnétique


• δ = 1/2π•√(ρ/μ•f) = 1.54 cm
On en déduit Q variable donnée par les fonctions de fonctions de Kelvin Bessel (inclues comme plugin dans TkFab™) : 0.377
• H₀² = (4•P_w•10⁸)/(2.5f•L•μ•π•D²•Q) = 87852500.0
  soit H₀ = 9373 oersted soit 745872.0 A/m

Il suffit de définir la bobine dans le modèle par un segment ("edge") pour lequel H_t a la valeur 745872.0 A/m.

• Il est normal que la puissance augmente puisque le diamètre extérieur, donc la "bobine", augmente lors de chaque incrément.

Fichiers

• Téléchargement : Fichiers Pro (env. 15 000 noeuds)   (0.6 Mo)
