Introduction
Une plaque de plomb est soumise a des températures différentes.
-
températures : 110 °C sur une paroi, 50°C sur l'autre.
-
géometrie : section de 0.4 m² et épaisseur de 3 cm.
-
k : Conductivité thermique du plomb : 35 W/mK
|
Question / Réponse
-
Quels sont le flux et la puissance thermiques en jeu ?
-

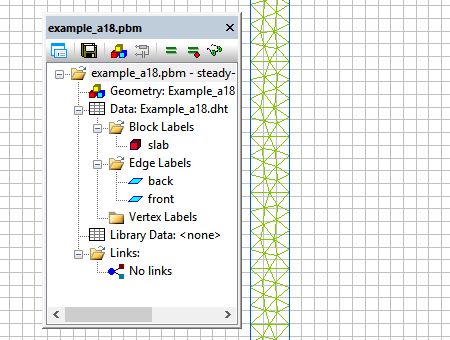

Il suffit dans le
post-processeur
de definir un
contour
le long d'un côté. L'outil de calcul d'intégrale donne directement la puissance.
-
( Note : Le vecteur normal positif à la surface est celui qui est à droite en suivant le sens du contour,
dans ce cas, on lit une valeur né,gative correspondant à un flux sortant.)
Avec la version 3D, il suffit de cliquer sur la surface la plus chaude.
|
