Une ailette de refroidisseur cylindrique se trouve dans l'air ambiant. Elle fait partie d'un ensemble a 100°C.

• Données :

• Ailette : Φ = 10 mm, coeff. de convection h = 100 W/(K.m²)
• température ambiante : 20 °C
• On veut comparer deux type de matériaux :
  • Cuivre de conductivité thermique k = 400 W/(m.K)
  • Inox de conductivité thermique k = 14 W/(m.K)

• Quelle est la longueur à partir de laquelle cette ailette n'est plus efficace ?

• Informations

• Le problème est de symétrie axiale.

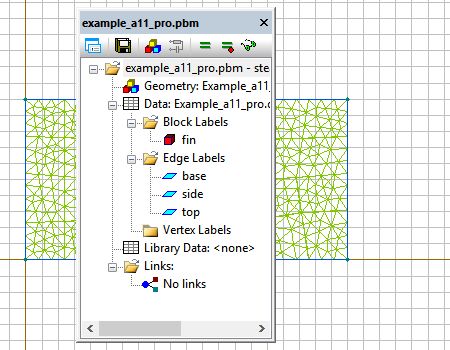

• On utilisera LabelMover pour faire varier la longueur de la tige et pour calculer la puisance thermique dissipée pour constater que cette puissance tend vers une limite. La longueur pouvant varier de façon importante, Student's Quickfield ne peut pas être utilisé.

• Réponse :

• Cuivre : à partir de 350 mm, P_max = 23.3 W
• Inox : à partir de 50 mm, P_max = 4.15 W

• Téléchargement : Fichiers Pro   (15 Ko)
