Un moteur monocylindre en aluminium est équipé d'ailettes de refroidissement. On souhaite connaître l'utilité de celles-ci.

• Données :

• Conductivité thermique : k = 186 W/(m.K)
• matériau : aluminium
• hauteur cylindre : 150 mm
• ailette : hauteur = 20 mm, épaisseur = 6 mm, nombre : 5
• diamètre : D_ext = 50 mm, D_int = 40 mm
• température : moteur - 200 °C (473 K), ambient - 27 °C (300 K)

• Quelle est la puissance thermique totale dissipée, avec et sans ailette ?

• Informations

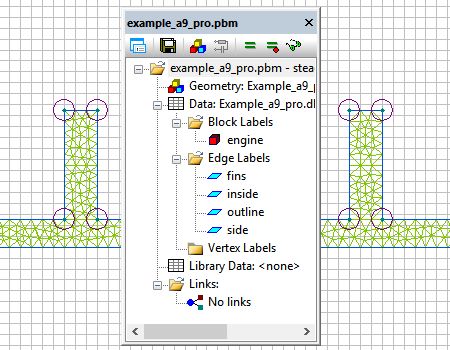

• Pour le calcul de la puissance du moteur avec ailettes, charger le fichier statut "example_a9.sst" puis utiliser l'outil "Integral calculator" qui s'applique au contour créé.


• Un coefficient d'efficacité de 0.95 est appliqué sur ces ailettes, le moyen de calculer ce coefficient sera donné ultérieurement dans la partie "Blog".

• Réponse :

• Pro : 679 W (resp. 236 W ) avec les ailettes (resp. sans les ailettes)
• Student : 789 W (resp. 240 W ) avec les ailettes (resp. sans les ailettes)

• Téléchargement :

• Fichiers Pro (env. 1000 noeuds) (25 Ko)
• Fichiers Student (env. 200 noeuds) (7 Ko)
