 Perte thermique d'une conduite

Example : losses through a pipe


Introduction

C'est un exemple simple introduisant la modélisation de la convection et du rayonnement.

  • Données :

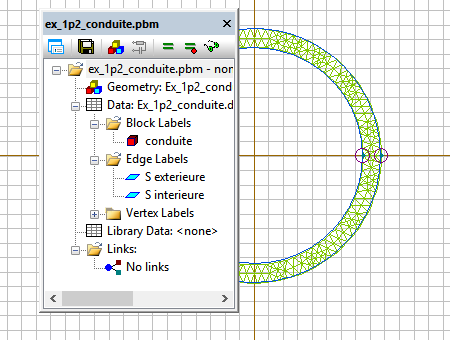

  • Géométrie
  • Température de la surface de la conduite et de l'environnement
  • Emmissivité thermique du tube

Question / Réponse
  • Quelle est la perte thermique linéique de la conduite ?
  • Informations :
  • Il n'est pas possible de par les conditions limites d'imposer la température de surface et d'autres paramètres. On utilise une épaisseur fictive et un matériau thermiquement conducteur. Une meilleure précision peut être obtenue avec une double symétrie.
  • Une meilleure précision peut être obtenue avec une double symétrie.
  • Réponse :
  • exercice : P = 998 W/m.
  • simulation : P = 996,47 W/m.
  • simulation (sym.) : P = 4 • 249,43 = 997,72 W/m.

Fichiers
  • Téléchargement :
