 Refroidissement d'une membrane échangeuse de protons (PEM)

Example : cooling of an exchange membrane


Introduction

Une pile à combustible est le lieu d'une réaction exothermique qu'il s'agit de refroidir pour permettre le bon fonctionnement de la membrane échangeuse de proton (Proton Exchange Membrane ou PEM). Le refroidissement utilise en écoulement d'air. QuickField™ décrivant le coefficient de transfert thermique par convection directement, il pourra utiliser un script pour lier directement cette valeur à la vitesse de l'air.

  • Données :

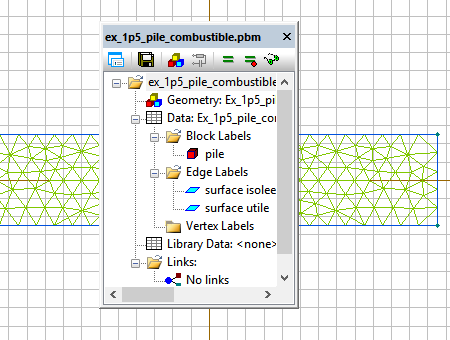

  • Géométrie
  • Puissance à dissiper.
  • Température de l'air et de l'horizon lointain.
  • Emissivité et coefficient de transfert thermique.

Question / Réponse
  • Sachant que h est relié à la vitesse de l'air par h = 10.9 • V0.8, quelle vitesse doit avoir l'air à la surface de la cellule ?
  • Réponse :
  • exercice : I = 9.4 m/s
  • simulation : I = 9.375 m/s

Compléments
  • Le modèle aurait pu être réalisé en 2D.
  • La solution choisie ici est de passer par un script en langage Tcl qui fera varier la vitesse et mesurera la température de la cellule en pilotant les simulations via LabelMover
  • Une autre solution est d'utiliséer le module "optimisation" de LabelMover . L'inconvénient est que seul le coefficient h est accessible ( et non la vitesse ), une conversion h ↔ V, est nécessaire.
courbe température selon le courant électrique

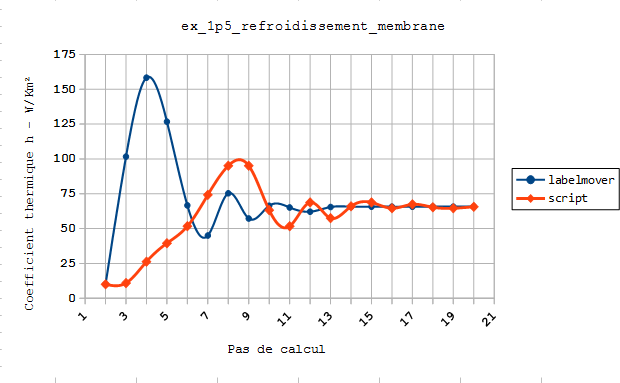

Comparaison algorithmes Tcl et LabelMover


Fichiers
  • Téléchargement :
