Exemple

 Combinaison isolante

isolation suit


Introduction

L' énoncé de l'exemple Température de l'épiderme, est repris en ajoutant une couche isolante de gel nanostructuré pour supporter un environnement à 10 °C. Cela signifie que l'ensemble du corps ne doit pas perdre une puissance thermique de plus de 100 W.

  • Données :
  • conductivité gel : 0.014 W/K•m
  • émissivité de le surface externe : 0.95

Question / Réponse
  • Quelle doit être l'épaisseur de cette combinaison isolante lorsque le milieu est l'air, l'eau ?
  • Réponses :
  • Réponse exemple : épaisseur (pour air) = 4.4 mm, épaisseur (pour eau) = 6.1 mm.
  • Réponse simulation : épaisseur (pour air) = 4.2 mm, épaisseur (pour eau) = 6.1 mm.
  • Note : Pour l'air QuickField prend en compte la radiation en T4, alors que l'exemple du livre est traité par équivalence, ce qui explique la différence d'épaisseur dans le cas de l'air.

Compléments
  • Le calcul est fait relativement à une surface de 1 cm², on réalise donc une optimisation avec LabelMover avec pour objectif une puissance de 100 W × ( 1 cm² ÷ 1.8 m² ) = 0.0055 W.

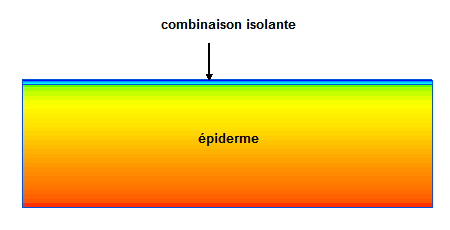

isolation suit

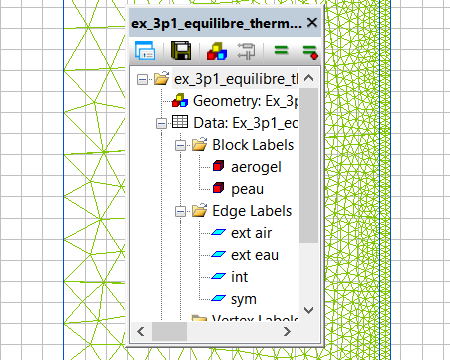

Peau et combinaison isolante
