Exemple

 Refroidissement d'un monocylindre

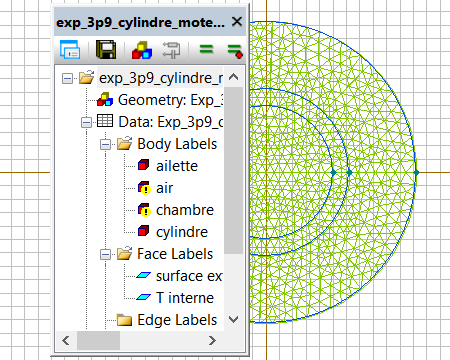

engine cylinder geometry

Modèle 2.5D d'un monocylindre


Introduction

Etude en 2.5D et 3D d'un bloc monocylindre. Calcul de la puissance évacuée, avec ou sans ailettes.

  • Données :
  • Géométrie
  • kaluminium = 186 W/K•m, h = 50 W/K•m²
  • Tair = 300 K, Tcylindre = 500 K

Question / Réponse
  • Quelle est la contribution des ailettes à l'évacuation thermique ?
  • Réponse : Voir le tableau ci-dessous. Pour le modèle 3D, il ne faut pas tenir compte des faces situées sur les côtés.

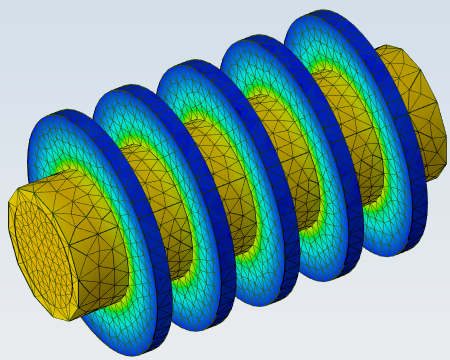

thermal model of a simple thermal engine

Modèle thermique d'un monocylindre

Modèle Valeur (W)
3D sans ailette 221.6
3D avec ailettes 682.2
3D différence (QuickField) 460.6
2.5D sans ailette 235.9
2.5D avec ailettes 682.2
2.5D différence (QuickField) 446.3
3D sans ailette 236
3D avec ailettes 690
3D différence (exercice) 454

Compléments
  • Notes : Un fichier "contour" (*.sst) est disponible pour chacun des modèles 2.5D. Ceux-ci sont dans un seul problème, alors qu'il y a deux problèmes pour le modèle 3D (avec et sans ailette).

  • Téléchargement :
