Exemple

 Panneau solaire

photovoltaic panel model


Introduction

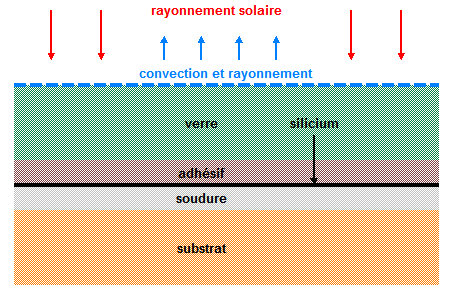

Une cellule solaire est disposée entre un substrat aluminium et du verre. Seule la face supérieure du panneau solaire est soumise à des échanges thermiques.

  • Données :
  • Géométrie
  • Conductivités thermique des matériaux
  • Tenvironnement = 20 °C
  • Coefficient de convection : 35 W/K•m²
  • Rayonnement solaire : 700 W/m²
  • Caractéristique interface : 7% réflexion, 10% absorbé, 83% transmis, émissivité du verre : 0.9

Question / Réponse
  • Quelle est la température du silicium à l'équilibre ?
  • Réponse :
  • exercice : 34 °C.
  • simulation : 34.3 °C.
  • Remarque : La différence vient de la méthode de calcul (1D vs FEA).

Compléments
  • Notes :
  • Dans une seconde partie, on tiendra compte du rendement de la cellule soleire, donné par
    η = 0.553 - 0.001•Tsilicium
