Exemple

 Forme conique

conical shape


Introduction

Un cône en pyro-céramique est isolé sur sa périphérie. Les températures à sa base et à son sommet sont connues.

  • Données :
  • Géométrie
  • Conductivités thermique des matériaux
  • Tbase = 400 K, Tsommet = 600 K
  • Aire latérale isolée

Question / Réponse
  • Quelle est le flux thermique ?
  • Réponse :
  • exercice (solution littérale) : Q = -2.12 W.
  • simulation : QT1 = -2.0853 W , QT2 = -2.113 W.

Compléments
  • Notes :

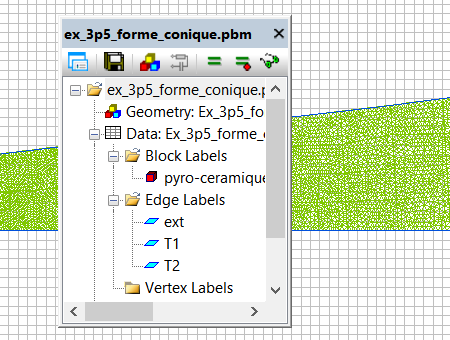

  • L'exercice est simple, mais servira à vérifier l'influence du maillage sur la précision du calcul; le maillage proposé est de l'ordre de 8 000 noeuds.

  • Téléchargement :
