Exemple

 Température max dans un tube

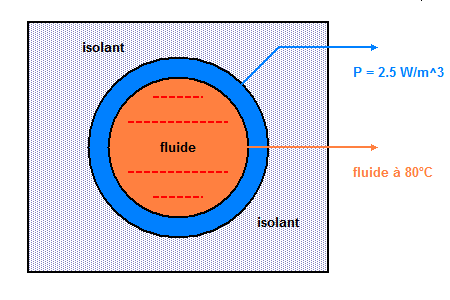

thermal insulated tube

Modèle de tube isolé thermiquement


Introduction

Un fluide circule dans un tube isolé thermiquement. Ce fluide est utilisé pour refroidir le tube dans lequel est générée une puissance thermique.

  • Données :
  • Géométrie
  • Conductivités thermique des matériaux
  • Tfluide = 80 °C
  • Puissance thermique : 2.5, 5 et 7.5 MW/m³

Question / Réponse
  • Tracé de la température en fonction du coefficient de convection entre le fluide et la paroi interne.
  • Réponse : Voir l'image ci-dessous

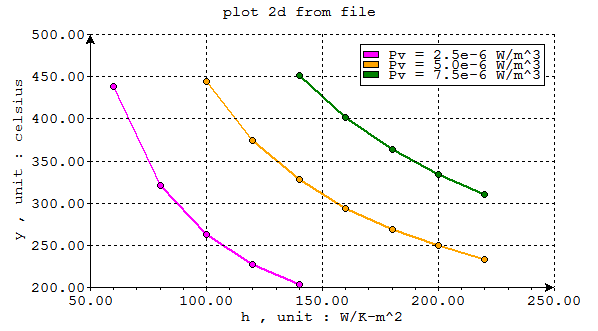

maximum temperature in tube

Température tube = f(h) pour 2.5, 5 et 7.5 MW/m³


Compléments
  • Notes : On utilise LabelMover pour relever la température en fonction du coefficient de convection.

  • Téléchargement :
