Exemple

 Ailette de section circulaire

thermal insulated tube

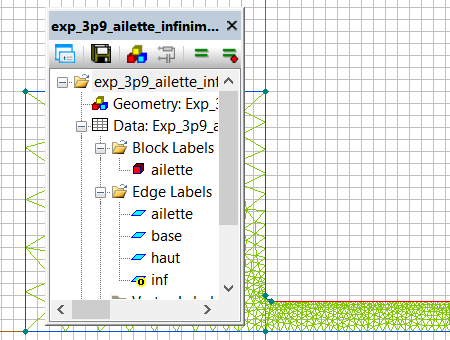

Modèle 2.5D d'ailette


Introduction

Etude d'une ailette simple, exposée à l'air ambient. Choix du matériau : cuivre, aluminium ou acier.

  • Données :
  • Géométrie
  • kcu = 398 W/K•m, kal = 180 W/K•m, kinox = 14 W/K•m
  • Tbase = 100 °C
  • air ambient : h = 100 W/K•m², Tambient = 25°C

Question / Réponse
  • A partir de quelle longueur l'ailette n'est-elle plus efficace ( pour resp. : inox, aluminium, cuivre ).
  • Réponse : Voir l'image ci-dessous ( resp. 50, 200 et 300 mm )

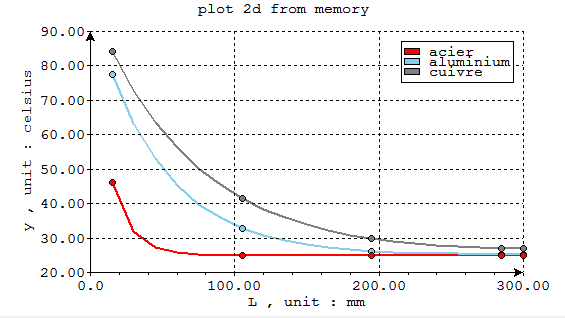

temperature along the rod

Température sur la surface externe de l'ailette


Compléments
  • Notes : Un fichier "contour" (*.sst) est disponible.

  • Téléchargement :
