Exemple

 Temps de réponse d'un thermocouple

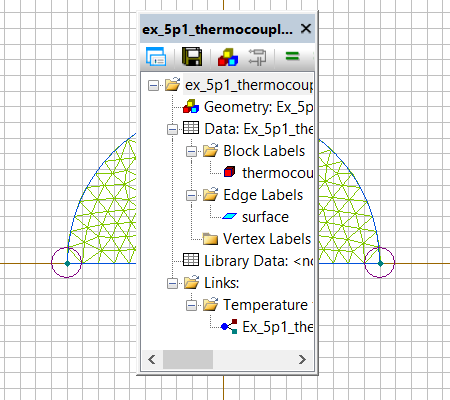

axisymmetrical model of a thermocouple


Introduction

Un thermocouple placé dans un flux de gaz chaud est assimilé à une sphère.

  • Données :
  • Coefficient de convection entre thermocouple et gaz : 400 W/K•m²
  • Température gaz : 200 °C
  • Température initiale du thermocouple : 25°C
  • Thermocouple : conductivité thermique, chaleur spécifique et masse volumique

Question / Réponse

  • Quel diamètre doit avoir le thermocouple pour avoir un temps de réponse inférieur à 5 secondes pour atteindre 199°C ?
  • Réponses :
  • Réponse exemple :
    Diamètre = 0.7 mm.
  • Réponse simulation :
    Diamètre = 0.62 mm.

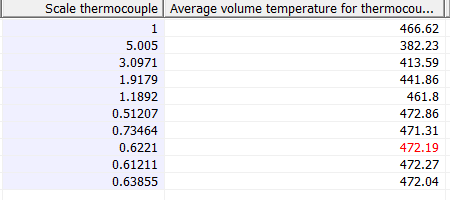

parametric analysis - thermocouple

Température (K) @ 5 s vs. diamètre (mm)


Compléments

  • Notes :
  • On utilise LabelMover pour faire varier le diamétre du thermocouple. La température sera déclarée en Kelvin.
  • LabelMover , dans les versions récentes de QuickField™ ne prend pas en compte la température initiale globale, un problème complémentaire donnant la température initiale à t = 0 est donc nécessaire.
