Exemple

 Revêtement epoxy (traitement thermique)

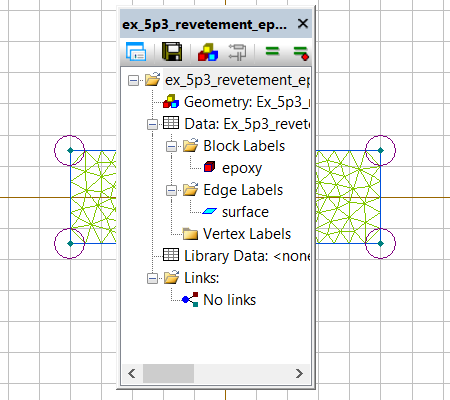

model of epoxy coating


Introduction

Une plaque d'aluminium est revêtue d'une couche époxy. Pour la fixation de cette couche, celle-ci doit être maintenue à 150°C durant au moins 5 minutes. Puis la plaque est disposée dans l'air ambiant.

  • Données :
  • première étape : entrée enceinte
    • h = 40 W/K•m²
    • Tenceinte= 175°C
  • seconde étape : sortie enceinte
    • h = 10 W/K•m²
    • Tenvironnement= 25°C
  • Aluminium : k = 177 W/K•m, ρ = 2770 kg/m³,
      C = 875 J/kg•K.
  • Epoxy : émissivité = 0.8, épaisseur 3 mm.

Question / Réponse

  • Quel est le temps total du procédé pour que la température finale soit de 37°C et rendre la plaque manipulable ?
  • Réponses :
  • Réponse exemple : 989 secondes
  • Réponse simulation : 1000 secondes

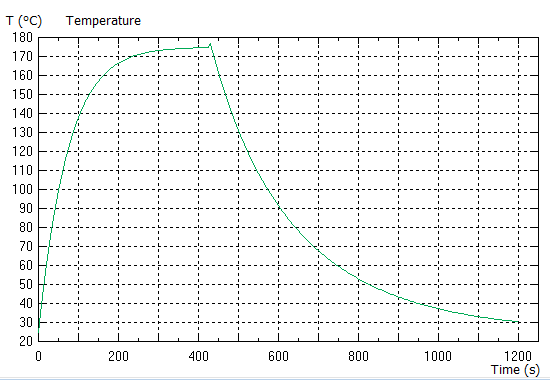

temperatures plot

Caractéristique thermique du process


Compléments

  • Notes : Pour être suffisament précis, le temps de calcul se fait par pas de 5 s. On réalise une première simulation pour afficher une table "time table" T = f(t) d'un point de la plaque. Les temps entre lesquels la température est 150°C sont notés, ici 130 et 430 ( 130 + 5 mn ) secondes. Ce dernier temps défini le temps de sortie de la plaque.
