Introduction
Un système de récupération de chaleur est formé de tubes refroidis par une circulation
forcée d'eau. On s'intéresse à un seul tube pour lequel la puissance thermique
parvient par son diamète extérieur.
-
Données d'entrée :
eau : Tm,i = 20 °C (T. moyenne d'entrée)
eau : Tm,o = 60 °C (T. moyenne de sortie)
eau : Dm = 0.1 kg/s (≅ 0.3 m/s) (débit massique)
eau @ 40 °C Cp = 4179 J/(kg.K)
P = 10e6 W (puissance disponible)
géométrie : Φint = 20 mm, Φext = 40 mm
-
Note : la matière du tube n'est pas donnée, on prendra l'inox, matériau habituellement
utilisé. Cela a peu d'importance pour répondre aux questions. Le tube sera plus ou moins chaud mais
cela n'înflue pas sur la température de la surface intérieure du tube.
|
Question / Réponse - (1/2)
-
Quelle est la longueur (L) nécessaire pour obtenir une augmentation de 40 °C ?
Les relations
Pgénérée = 10e6 • ¼ • π • (Φext² - Φint²) • L
Pévacuée = Dm • Cp • (Tm,o - Tm,i)
donne L = 17.7 m puisque : Pgénérée = Pévacuée
|
Question / Réponse - (2/2)
-
Quelle est le coeficient de transfert thermique sachant que la température relevée
à l'extrémité intérieure du tube est 70 °C ?
-
Coefficient de transfert thermique
La température T0 défini dans la condition de convection s'écrit :
(40/17.7) • x + 20, puisque dans le cas d'une puissance constante la température
de la surface de séparation croit linéairement.
Nous ne pouvons utiliser
LabelMover
avec la variable "x" car les "formules" n'y sont pas utilisables. On va donc calculer h seulement
à l'extrémité intérieure du tube avec une variation sur h et comme valeurs
initiales : h = 100, T0 = 60 °C .
On obtient :
|
simulation |
exemple |
h (W/K.m²) |
1502.9 |
1500 |
h @ 17.7 m
|
Résultats
-
Le vrai modèle devra comporter une valeur T0 = (40/17.7) • x + 20.
Pour être plus précis la température de 20 °C; est imposée à l'intérieure du tube
puisque l'écoulement y est probablement turbulent.

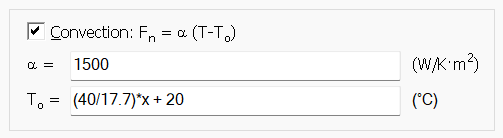

Coefficients de convection

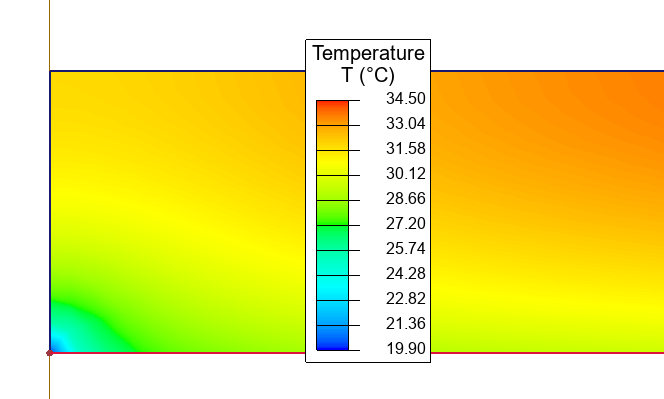

température à l'entrée du tube
|
