Description
La template "core" modélise un noyau magnétique linéaire. Elle est normalement utilisée
avec la template "winding" pour modéliser une inductance ou un transformateur.
Ce modèle est crypté et ne peut être utilisé qu'avec LTspice®.
Symbole
|
Connections :
| Name |
Type (across , through) |
Description |
| mp |
mmf (across) , flux |
magnetic I/O |
| mm |
mmf (across) , flux |
magnetic I/O |
| B |
B (across) , undef |
signal output only |
| H |
H (across) , undef |
signal output only |
Connections
|
Paramètres :
| Name |
Default value |
Description (unit) |
| ur |
1 |
relative permeability (-) |
| section |
0.05 |
⊥ surface to B (m²) |
| length |
10.0 e-3 |
core length (m) |
Paramètres
|

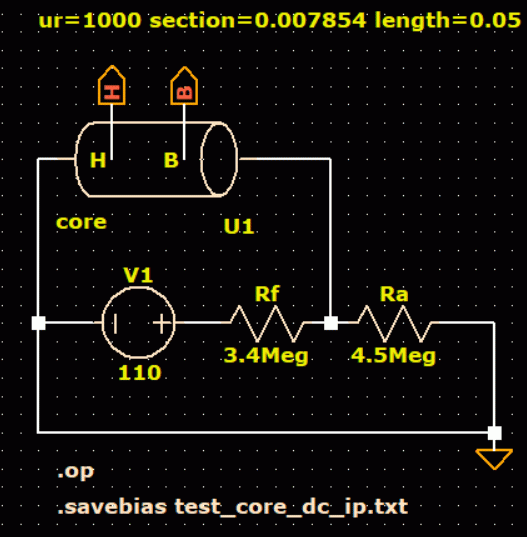

Schéma de test :
Le schéma de test modélise un noyau magnétique linéaire entouré
d'une bobine de 11 tours avec un courant de 10 A. La force magnétomotrice
est donc de 110 At.
-
Note : QuickField™.
est utilisé pour les calculs suivants :
-
Ra : réluctance de l'environnement
-
rwinding : la résistance du bobinage
-
Résultats : comparatif LTspice / QuickField (valeurs moyennes volumiques pour ce dernier)
| acier (μr = 1000) |
B (T) |
H (A/m) |
| LTspice |
0.00403375 |
3.20996 |
| QuickField |
0.0038463 |
3.0608 |
| air (μr = 1) |
B (T) |
H (A/m) |
| LTspice |
0.00113342 |
901.947 |
| QuickField |
0.00094799 |
754.38 |
-
Note : En utilisant une source magnétomotrice pure, il est nécessaire de recalculer les réluctances
à chaque modification du bobinage.
|

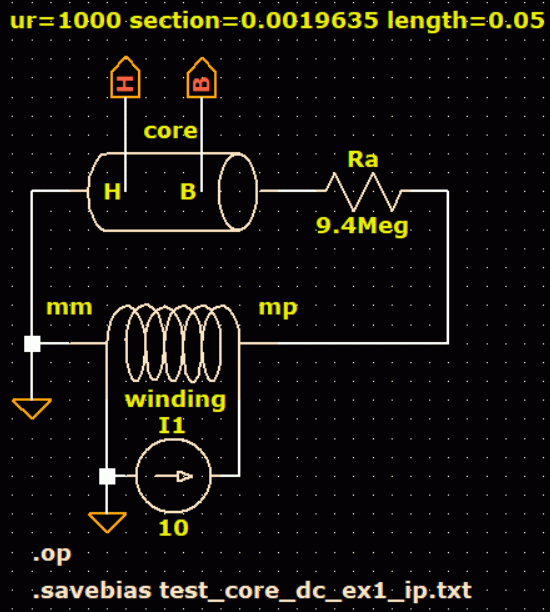

Exemple 1 :
L'exemple modèlise l'alimentation d'un bobinage par un courant constant.
La bobine est définie par deux couches de 21 tours sur un noyau cylindrique.
La force magnétomotrice est générée par le modèle
winding.sub.
-
Note : plusieurs paramètres sont calculés à l'aide de
QuickField™.
-
Ra : réluctance de l'environnement
-
neff : efficacité du bobinage
-
rwinding : résistance du bobinage
-
Résultats : comparatif LTspice / QuickField (valeur moyenne volumique pour ce dernier)
| acier (μr = 1000) |
B (T) |
H (A/m) |
| LTspice |
0.0318793 |
25.3687 |
| QuickField |
0.031904 |
25.38 |
| air (μr = 1) |
B (T) |
H (A/m) |
| LTspice |
0.00430116 |
3422.76 |
| QuickField |
0.0043051 |
3425 |
-
Note : La réluctance principale Ra, doit être recalculée à chaque
modification de la géométrie du noyau. Le paramètre "neff" de la template
"winding" est recalculé à chaque modification de la perméabilité si l'on
souhaite un modèle précis.
|
Exemple 2 :
L'exemple modèlise l'alimentation d'un bobinage par une tension pulsée.
La bobine est définie par deux couches de 21 tours sur un noyau cylindrique.
La force magnétomotrice est générée par le modèle
winding.sub.
-
Note : plusieurs paramètres sont calculés à l'aide de
QuickField™.
-
Ra : réluctance de l'environnement
-
neff : efficacité du bobinage
-
rwinding : résistance du bobinage
-
Résultats : comparatif LTspice / QuickField (valeur moyenne volumique pour ce dernier)
Comparatif LTspice / QuickField
-
Note : La réluctance principale Ra, doit être recalculée à chaque
modification de la géométrie du noyau.
|
Téléchargements
-
test_core_dc.* :
fichiers du schéma de test
-
test_core_dc_ex1.* :
fichiers de l'exemple 1
-
test_core_tr_ex1.* :
fichiers de l'exemple 2
-
Note : Les modèles et symboles "Spice" sont disponibles uniquement pour les utilisateurs de
QuickField™.
Leurs supports est inclus dans la maintenance associée.
Les fichiers "résultats" *.res ne sont pas inclus.
|
