Description

La template "freqmeter" réalise la mesure de la fréquence d'un signal. Elle est utilisée en série. Dans la modélisation électrique, cette entité est assimilable à un shunt. Ce modèle est crypté et ne peut être utilisé qu'avec LTspice®.

Connections :

Paramètres :

Schéma de test 1 :

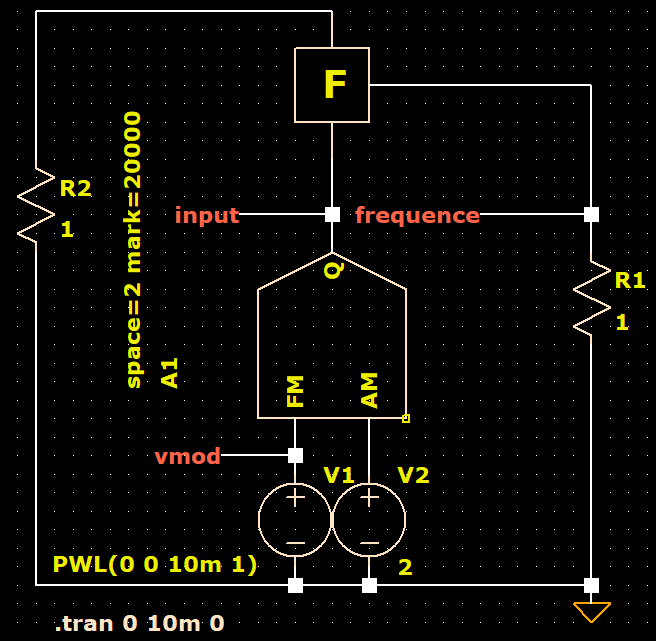

Le schéma de test modélise le composant standard A/MODULATE de LTspice. La sortie Q génère une source de tension modulée en fréquence selon une fonction linéaire croissante.

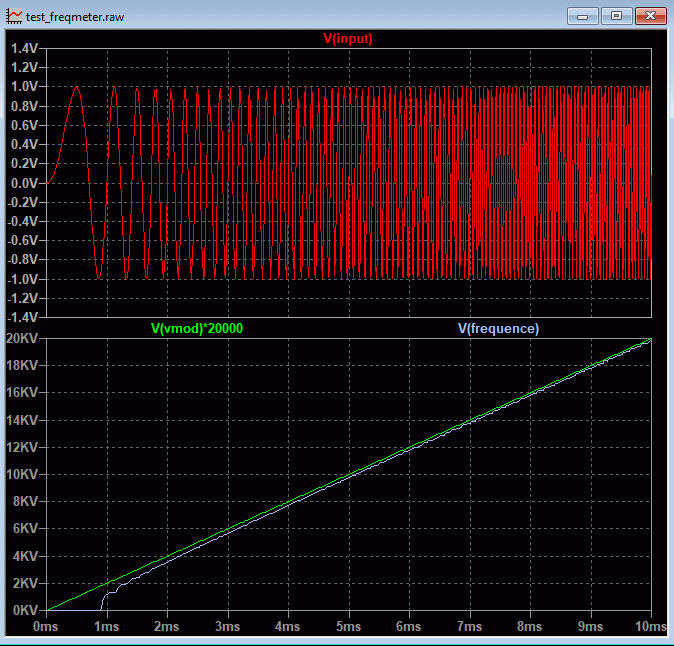

• Résultats : comparatif LTspice / QuickField (fréquences relevées et mesurées). La mesure de la fréquence du signal V(input) est superposée au résultat donné par le composant "freqmeter.sub" .

Schéma de test 2 :

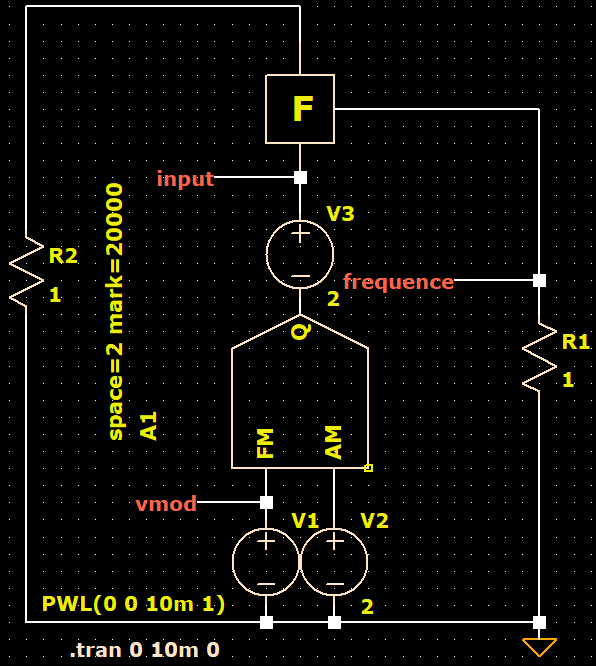

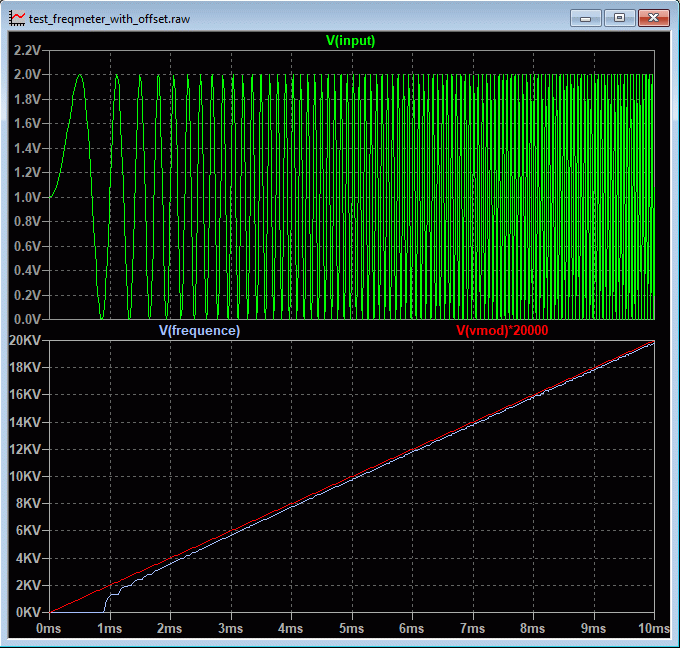

Ce schéma de test modélise le composant standard A/MODULATE de LTspice. La sortie Q génère une source de tension modulée en fréquence selon une fonction linéaire croissante, comme dans le schéma précédent, mais avec un offset.

Téléchargements

• Téléchargement : Fichiers LTspice   (2 Ko)

• test_freqmeter.asc :
  fichiers du schéma de test 1
• test_freqmeter_with_offset.asc :
  fichiers du schéma de test 2

• Note : Les modèles et symboles LTspice sont disponibles uniquement pour les utilisateurs de QuickField™. Leurs supports est inclus dans la maintenance associée.
  Les fichiers résultats ne sont pas inclus.
