Überstromerkennung.

• Zwei parallele Leiter (Gleichstrom).
• Ströme in gleicher Richtung (nominal 1000 A).
• Ort des Hall-Effekt-Sensors (+/- 5 mm).

• Welcher Wert der Stromdifferenz kann erkannt werden ?

Mithilfe von LabelMover extrahieren wir die Magnetfeldwerte, indem wir sie im Textformat exportieren. Anschließend verwenden wir das interne Skript Convert Fea parameters to csv um die Sensitivity analysis zu starten.

• Antwort :

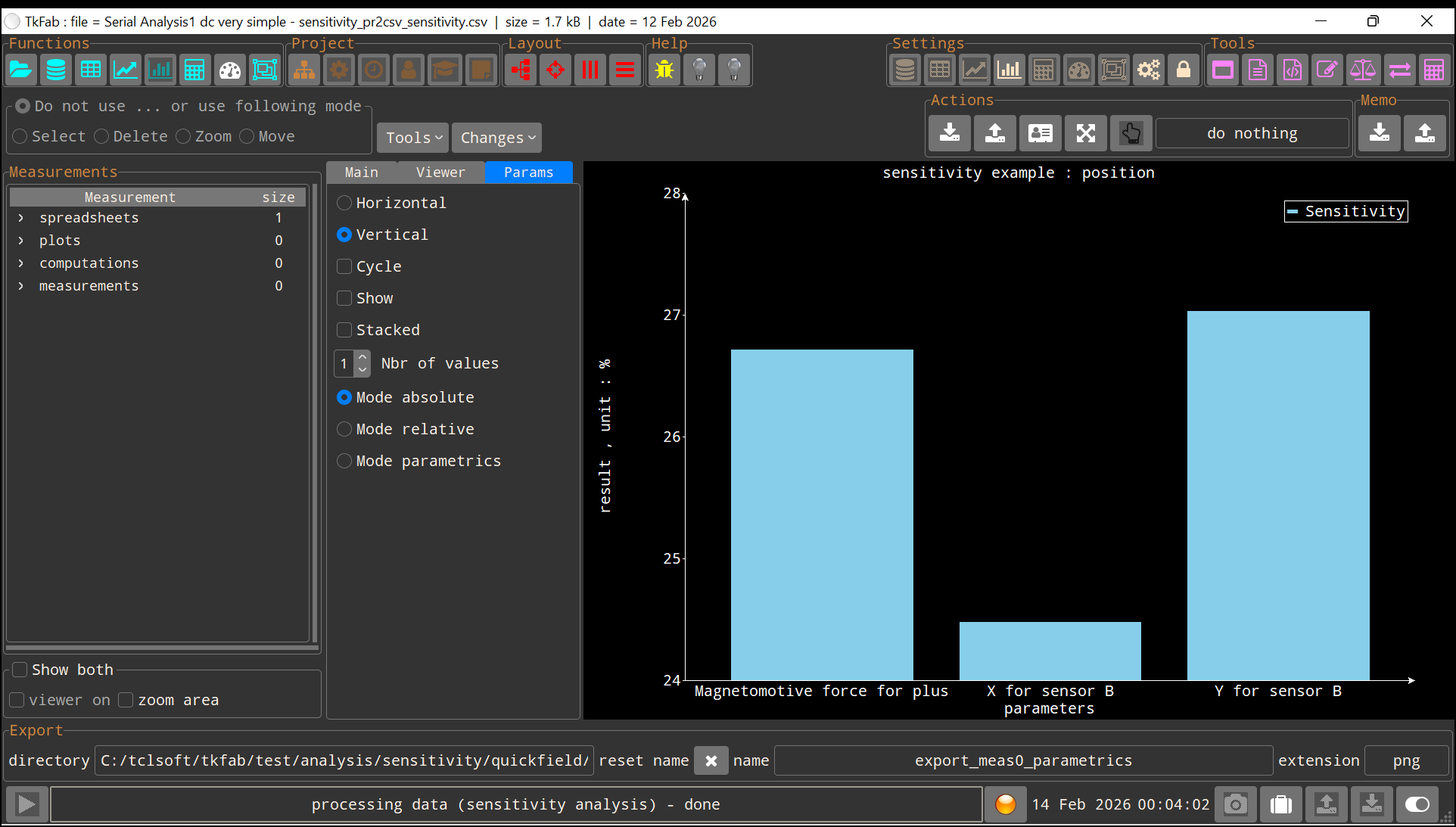

• Absolute mode gibt : ≅ 200 A.

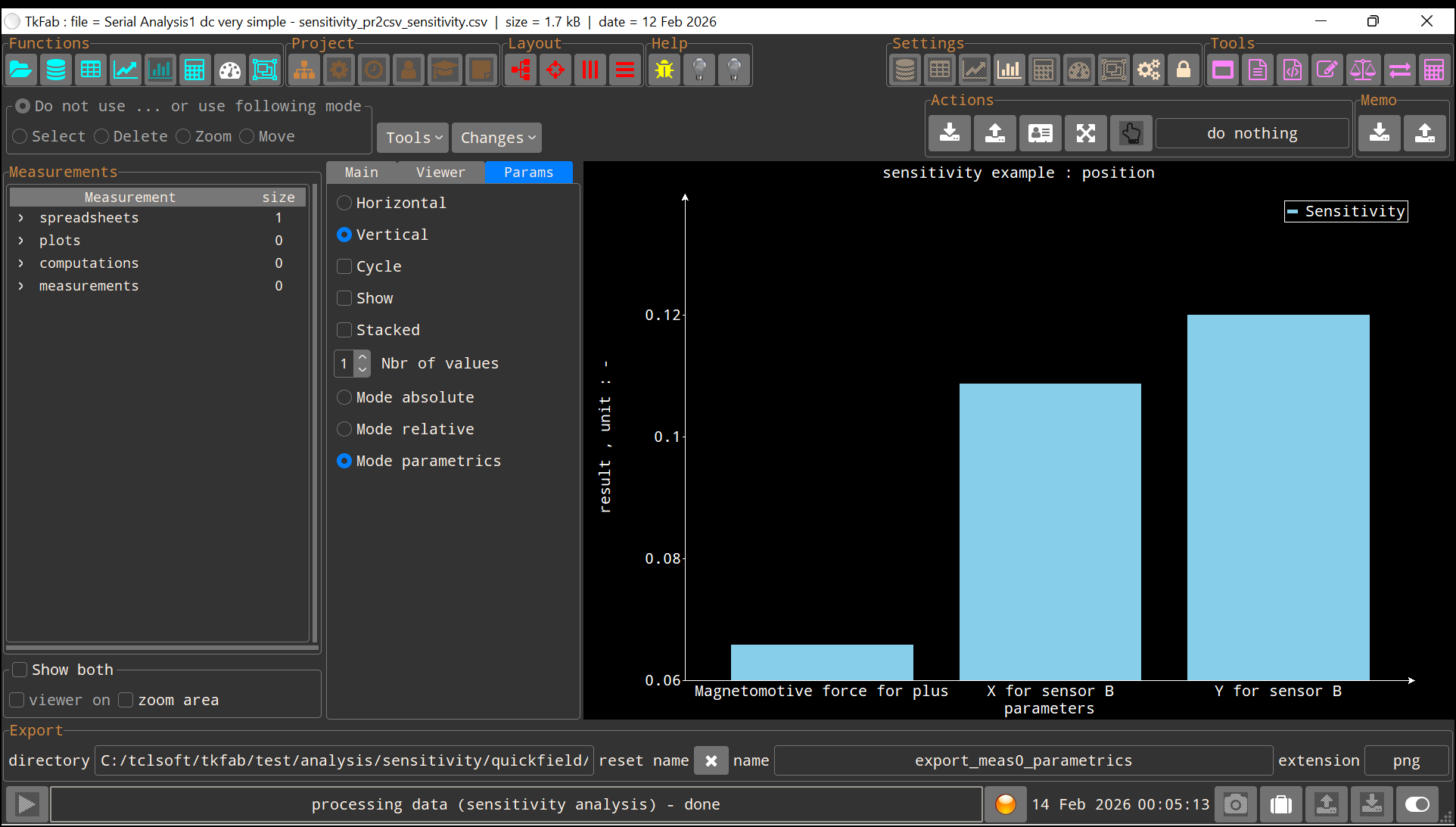

• Parametrics mode zeigt an, dass die Position doppelt so einflussreich ist, solange die aktuelle Differenz 200 A nicht überschreitet.
